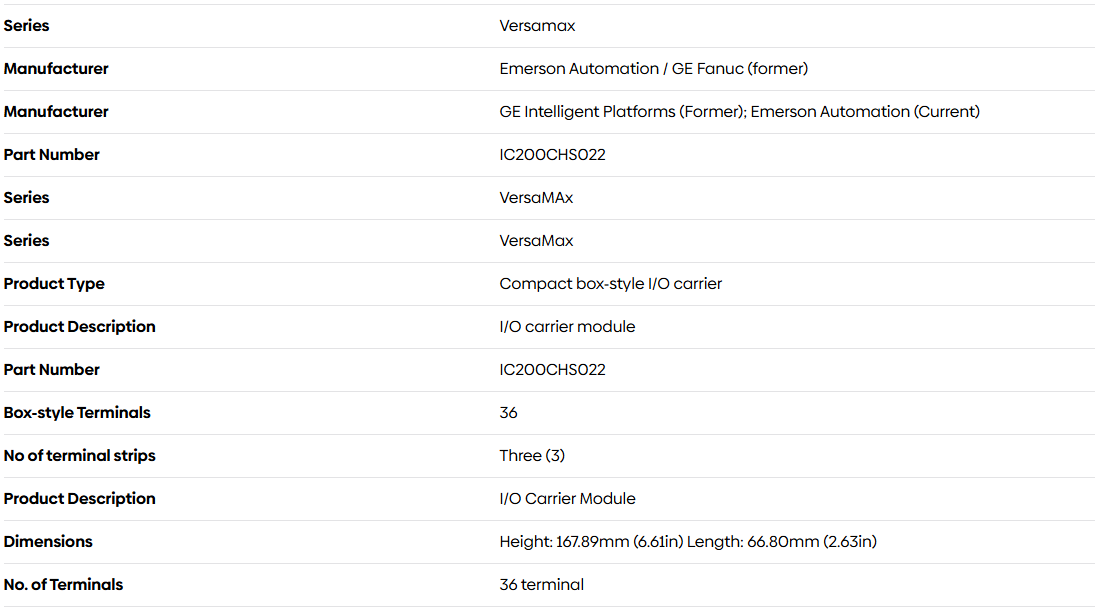

GE IC200CHS022J Compacte I/O-modules

De IC200CHS022 is een draagmodule uit de VersaMax-productfamilie die wordt geproduceerd door Emerson Automation. Deze module is gecombineerd met VersaMax I/O-modules en biedt bedradingsklemmen voor de aansluiting van invoer- en uitvoerapparaten, afhankelijk van het geïnstalleerde moduletype. De IC200CHS022 kan ook wel een aansluitvoet worden genoemd. Hij beschikt over 36 schroefklemmen die zijn ontworpen voor massief of meeraderig koper van AWG #14 tot AWG #22 voor een enkele draadverbinding en AWG #18 voor een twee (2) draadverbinding in één klem voor het implementeren van kortsluiting. De aansluitingen van de draagmodule zijn gelabeld met A1 - A18 en B1 - B18 voor een juiste groepering. Elke klem heeft een nominale spanning van 0-264 VAC, 2 ampère per klem en 8 ampère per aard- en voedingssegment. Elke klem is ook ontworpen om een ​​transiënte spanning tot 300 VAC te weerstaan. De IC200CHS022 biedt flexibiliteit en modulariteit, omdat het mogelijk is om VersaMax I/O-modules te vervangen of te onderhouden zonder de bestaande bedrading naar de draagmodules te verwijderen. Dit verkort de tijd die nodig is voor het oplossen van problemen, met name de downtime van het besturingssysteem of de module. Deze draagmodule biedt tevens de montage-elementen, zoals de DIN-sleuf of paneelmontagelipjes, om de draagmodule op zijn plaats te bevestigen langs de partner-I/O-module. De IC200CHS022 is voorzien van een kaarthouder die over de bedrading van de aansluitingen naar beneden scharniert. De kaarthouder vergrendelt de I/O-module ook. Tijdens gebruik moet deze kaarthouder in de ingetrokken stand staan.

De GE Fanuc IC200CHS022-carrier is een compacte I/O-carrier in box-stijl uit de Versamax-serie. De IC200CHS022-carrier bevat 36 IEC-terminals in box-stijl. Deze module verzorgt de veldbedrading, montage en backplane-communicatie voor één Versamax I/O-module die verticaal op de IC200CHS022-carrier wordt gemonteerd. De afmetingen van de IC200CHS022-carrier zijn 66,8 x 70 x 163,5 millimeter. De IC200CHS022-carrier heeft een ingebouwde kaarthouder die over de terminalbedrading naar beneden scharniert. Er wordt een bedradingskaart meegeleverd met de module en deze kan in deze kaarthouder worden geplaatst. De kaarthouder moet ingetrokken zijn wanneer het systeem in werking is. Elke terminal op de IC200CHS022-carrier is geschikt voor één of twee draden. Voor de bedrading kan koperdraad worden gebruikt, zowel soepel als massief. Een enkele koperdraad voor de aansluiting kan een doorsnede hebben van 0,36 mm² tot 2,1 vierkante millimeter. Twee koperdraden voor de aansluiting kunnen een doorsnede hebben van maximaal 0,86 vierkante millimeter. Elk punt op de IC200CHS022-draaggolf is geschikt voor een stroomsterkte tot 2 ampère. Elke voedings- en aardaansluiting op de IC200CHS022-draaggolf is geschikt voor een stroomsterkte tot 8 ampère. De punten en voedings-/aardaansluitingen op de IC200CHS022-draaggolf zijn geschikt voor een spanning tot 264 volt wisselspanning en kunnen spanningspieken tot 300 volt wisselspanning verdragen. De IC200CHS022-draaggolf is ontworpen voor montage op een DIN-rail van 7,5 x 35 millimeter. Rondom de gemonteerde module moet een horizontale afstand van 2,5 cm en een verticale afstand van 5 cm worden aangehouden. Voor optimale prestaties moet de omgevingstemperatuur rond de werkende IC200CHS022-draaggolf tussen 0 en 60 graden Celsius liggen.
